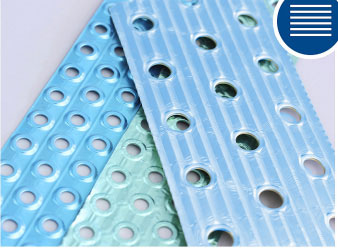

La capa de aleta de aluminio lacado de Signi Coat para el intercambiador de calor tiene dos tipos, uno es lámina de aluminio hidrófila normal (azul), y el otro es alta corrosión del papel de aluminio hidrofílico (oro).
Hoja de aluminio hidrófilo normal revestido en color azul, este papel de aluminio lacado hace que el agua condensada caiga para convertirse en una capa que evita la viabilidad de puentes de hielo. Permite producir equipos más pequeños.
La alta corrosión de la lámina de aluminio hidrófila revestida en color dorado, es una solución excelente del revestimiento contra la corrosión de la aleta. Las resinas Expoxy basadas en altamente específicas para esta aplicación, proporcionan la protección deseada en una amplia gama de colores.

Hoja de aluminio hidrófilo normal	Alta corrosión de la lámina de aluminio hidrófila
Ventajas	1. Muy buen acabado, alta conductividad térmica, Buena capacidad de estiramiento y baja densidad. 2. Se puede obtener una altura de collar de hasta 12 mm (dependiendo del grosor y las características del metal). 3. Estudios realizados por especialistas en organismos independientes demuestran que no favorece el crecimiento de microorganismos. 4. Con alta hydrophilic preperties su es la mejor elección para ambientes estándar. 5. También es posible incorporar nuestros sistemas de pretratamiento que mejoran la protección contra la corrosión y la adherencia de la laca sobre la superficie de aluminio.	1. Los polímeros con alto grado de reticulación de revestimiento de aluminio evitan que los agentes agresivos entren en contacto con el metal, siendo ellos mismos resistentes a la corrosión, las aletas son al menos 300% más resistentes a la corrosión que el aluminio desnudo. 2. Muy buen acabado, alta conductividad térmica, buen drawability y baja densidad.bility 3. Altura de los collares hasta 12m m se podría obtener. 4. El acabado ha sido desarrollado para tener la mayor resistencia posible a los arañazos. 5. Los estudios realizados por organismos especializados independientes demuestran que esta lámina no favorece el crecimiento de microorganismos. 6. También es posible incorporar nuestros sistemas de pretratamiento que mejoran la protección contra la corrosión y la adherencia de la laca sobre la superficie de aluminio.
Aplicaciones	Signi coat suministra a su producto la lámina de aluminio hidrófila normal, puede utilizarse para el desarrollo de las siguientes aplicaciones:   Intercambiadores de calor para la industria alimentaria. Sistemas de calefacción y aire acondicionado para edificios. Intercambiadores de calor para automóviles, barcos y aviones.	Signi capa suministra alta corrosión de la hoja de aluminio hidrófilo, se puede utilizar para una alta resistencia a la corrosión de las siguientes aplicaciones:Heat exchangers for food industry. Sistemas de calefacción y aire acondicionado para edificios. Intercambiadores de calor para automóviles, barcos y aviones.
Descripción del producto	Lámina de aluminio de 100 a 300 μm con laca libre de sílice o sin sílice para ambos lados.	Lámina de aluminio de 100 a 300 μm con laca a base de epoxi, laca de base PU o doble capa EPPU para ambos lados.


Aleaciones recomendadas:
8011, 1100, 3102 aleación, el cliente puede especificar sus necesidades con el fin de elegir el mejor espesor, aleación y temple del metal.
Las propiedades de revestimiento comparan:

Propiedad	Prueba	Hoja de aluminio hidrófilo normal	High corrosion of hydrophilic aluminium foil
Naturaleza		Hidrófilo	PET
Colors		Azul	Gold
Humedad	UNE EN546-4	A-B	E
Adherencia	ASTM D-3359	OK	OK
Doblado	ECCA 7(0≤ T BEND ≤1)	OK	OK
Dibujo	ECCA T6-ISO 1520 (5mm)	OK	OK
Curación	Resistencia to MEK	> 10 d.f.	>50 d.f.
Resistencia al calor	200℃/5 min.	OK	OK
Resistencia al disolvente	Tricloroetileno(85℃/5 min.)	Pérdida de peso<1%	Weight loss<1%
	PERCHILOROETILENO(120℃/5 min.)	Pérdida de peso<1%	Weight loss<1%
Resistencia a la Corrosión(Spray de sal neutra）	ASTM B117 (NaCI 5%/35℃	Hasta 300 h	Up to 1000h(According to specs)
Ángulo de contacto (agua destilada)	Inicial	<10°
Kesternich Prueba Resistencia	ISO 3231 (0.21 SO2)		Up to 15 cycles( According to specs)
Prueba de humedad	DIN 50017 /1000h)		No modification, no corrosion
U.V. Resistencia	ASTM G154 (500h: UV-313 4h. 60 ℃/Condensación 4h 40℃		OK
